VAV控制面板介紹
1 、設備配置:

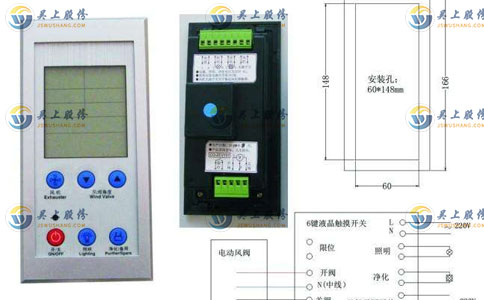

1 )、通風柜控制器
2 )、變風量風閥
3) 、通風柜調節門高傳感器
4 )、機翼測風裝置。

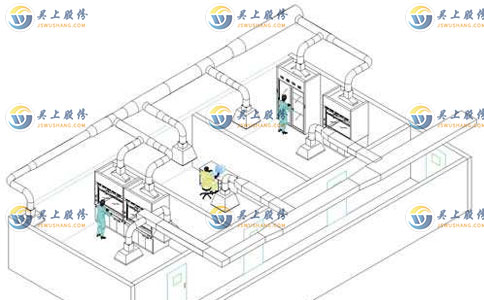

2 、控制方案:
采用管道風量監測和門高監測實時計算地面風量。通風柜表面風速為常數,控制閥門開度,使其保持在安全風量范圍內。
例:
1.控制目標
(1) 保證通風柜快速有效排放有害物質。
(2) 通風柜面風速保持在0.5m/s ± 20%。
(3) 非正常情況的報警。
(4) 通風柜內相對于實驗室始終保持負壓狀態。
(5) 通風柜的響應時間應小于3秒。
2.通風柜變風量控制程序如下:
(1) 通風柜的地面風速傳感器SVU100監測實際地面風速。當?shù)孛骘L(fēng)速不在設定范圍內時,監視器RXE110發出聲光報警。
(2) 當通風柜控制門位置變化時,通風柜表面風速變化,表面風速傳感器感知風速變化。將該值傳送到通風柜監視器rxe110,它將把通風柜的面風速值與設定的面風速值進行比較。調整蝶閥的開度,使表面風速達到設定值。
3 、控制功能:
可靠監測風道風量和門高,實時控制地面風速,系統能自動監測并及時調整通風設備窗高變化或遇到外部氣流干擾,始終保證地面風速恒定為0.5m/s(±20%)。
1 )、全方位數字顯示功能:系統具有風速顯示功能 , 它能將安全的控制結果顯示給使用者。
2 )、不安全情況下報警功能:當門高或風速過高或過低時,系統能發出聲光報警信號。
3) 、強排風功能:緊急情況下按下系統強排風鍵能實現強排風,不受控制系統控制。
4 )、節能工作功能:按下系統節能鍵(或若排風鍵)系統將以較小的風速排風。
5 )、壓力無關功能:通過風速傳感器實測風速值當。
6 )、依據進行控制:與門高變化,外部氣流干擾都沒關系,所以它能做到絕對壓力無關。即不管風柜在管網的首端還是末端,也不管是 1.8m風柜還是 1.2m風柜,其面風速都恒定在 0.5m/s 。
4 、系統工作原理

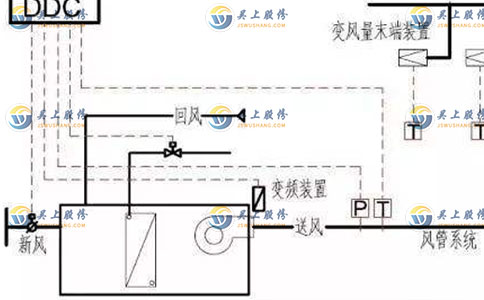

1 )、變風量控制器和房間溫控器一起構成室內串級控制,采用室內溫度為主控制量,空氣流量為輔助控制量。
2 )、VAV控制器將室溫傳感器檢測到的實際溫度與設定溫度的差值進行比較,輸出所需風量的調節信號。調節VAV末端空氣閥,改變送風量,使室內溫度保持在設定范圍內。同時風道壓力傳感器檢測風道內的壓力變化,通過變頻器采用PI或PID調節控制VAV空調送風風機的轉速,消除壓力波動的影響,保持送風量。
以上就是江蘇吳上股份為大家?guī)淼?ldquo;通風柜VAV控制面板介紹”分享,希望可以幫助大家!如果您需要購買通風柜可以和我們聯系,江蘇吳上股份專業生產通風柜、實驗臺以及實驗室配套設備,有著多年的實驗室裝修經驗。
